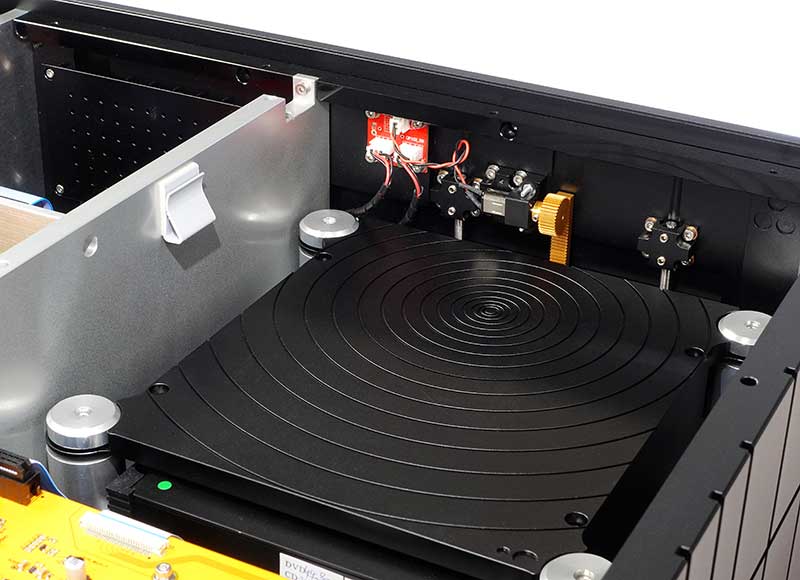

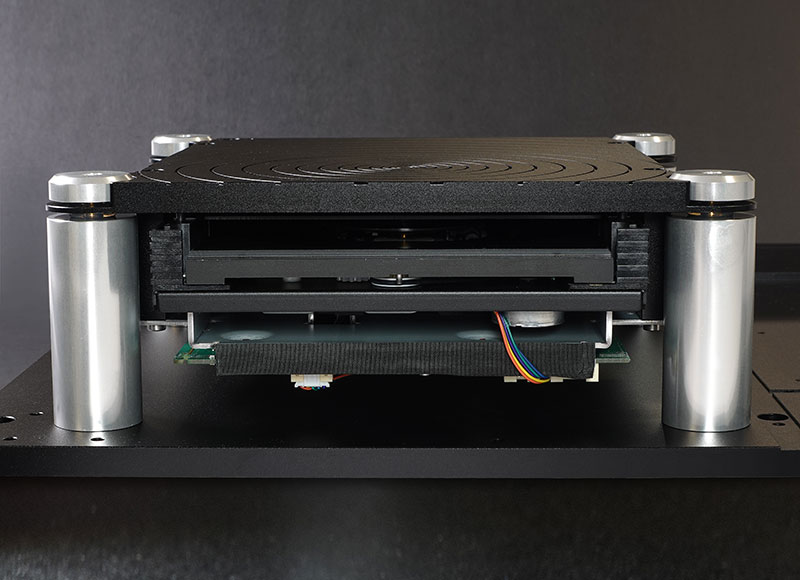

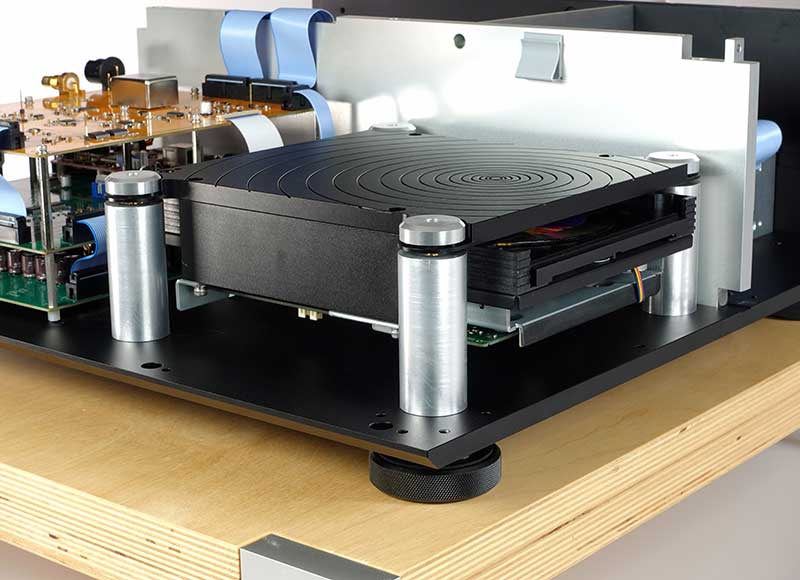

Eigens entwickeltes, tiefes Schwerpunkt-Gel-Feder-Disc-Antriebssystem

Das optische Disc-Antriebssystem des ORIGO ist ein hochgradig angepasstes Inhouse-Design. Das Schlüsseldesign ist die tiefe Schwerpunktfederung. Dieses Konzept wird häufig bei Plattenspieler-Design verwendet, es werden dadurch Schwingungen des Mediums CD und SACD gen Null reduziert.

Das schwere, aus Aluminium gefräste Gehäuse ist unter den geometrischen Drehpunkten aufgehängt und befindet sich in einer optimalen mechanischen Gleichgewichtsposition. Die dadurch erzielte Immunität gegen Erschütterungen oder Schwankungen wird zusätzlich im verbauten Federsystem mit kritisch gedämpften Alpha-Gel-Koppelelementen gegen alle äußeren Vibrationen und Resonanzen isoliert.

Das Ergebnis ist ein optisches Disc-Antriebssystem, das für die bestmögliche Klangqualität ausgelegt ist.

Ultrahohe Abtastrate von 768 kHz

Der ORIGO arbeitet mit der maximal möglichen Abtastrate von 768 kHz. Dies ist weit über dem 192 kHz Digital Audio Master oder sogar dem extremen 352,8 kHz, der in den fortschrittlichsten Aufnahmestudios verwendet wird. Das Betreiben mit einer so hohen Abtastrate stellt sicher, dass alle digitalen Artefakte weit weg von der Audiofrequenzbandbreite verlagert werden, wodurch ein sanfter, passiver, analoger Tiefpassfilter verwendet werden kann, um die Hochfrequenz-Phasenfrequenz zu erhalten.

Dadurch ist der ORIGO auch für zukünftige High-Resolution-Audioformate kompatibel.

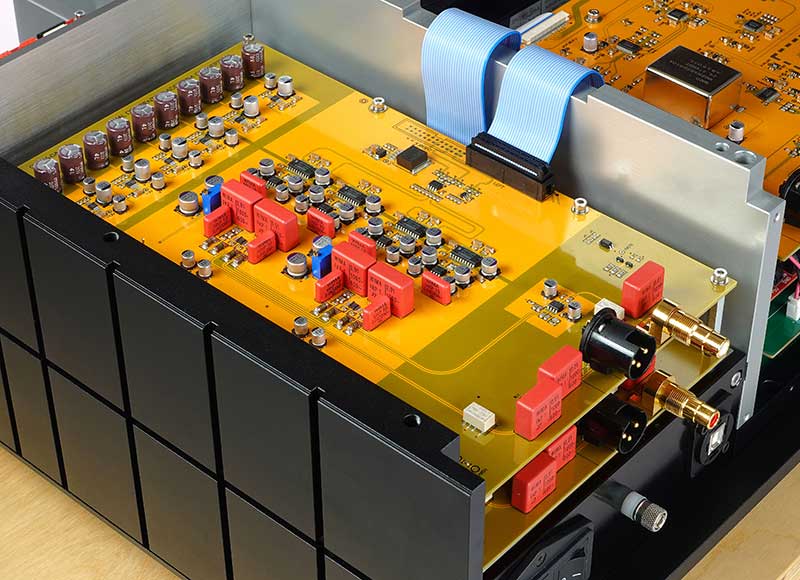

Kreuzgekoppelter Mehrfach-Balanced PCM1704K R2R-DAC

Der legendäre PCM1704K DAC ist nach wie vor unsere erste Wahl für den ORIGO II. Der PCM1704K ist der einzige DAC, der vollständig in der analogen Domäne ist, da er im Inneren keinen digitalen Prozessor oder Modulator hat. Seine reine Leiterplattenarchitektur erzeugt keine schädlichen hochenergetischen Pulse, die in den gebräuchlichen Delta-Sigma-DACs unvermeidlich sind.

Vier dieser ausgewählten PCM1704K-DAC-Chips werden in jedem Kanal in einer parallelen Balanced-Konfiguration verwendet. Zwei DACs für die positive Phase und zwei DACs für die negative Phase. Die echte Balanced-Konfiguration, bei der die Referenzspannungen in jedem der positiven und negativen DACs miteinander gekreuzt sind, eliminiert funktional alle Common-Mode-Interferenzen. Die parallele DAC-Konfiguration minimiert den Residuen-Rauschpegel auf ein völlig neues, niedrigstes Niveau.

Duale differentielle Hoch-Slew-Rate-Strom-zu-Spannungswandler

Der kritische Strom-zu-Spannungswandler wurde stark verbessert. Es wurden neue differentielle Strom-zu-Spannungsverstärker mit doppelter Bandbreite und dreifacher Slew-Rate verwendet. Diese neuen hochgeschwindigkeits-, rauscharmen I-zu-V-Verstärker beherrschen die hochauflösende Treppenstufenform des analogen Wellenformbilds perfekt.

Es gibt im ORIGO nicht nur einen, sondern zwei Sätze dieser differentialen I-zu-V-Verstärker, die in paralleler Konfiguration verbunden sind. Diese Maßnahme reduziert das Rauschen und die Verzerrungen unter jeglichen negativen, klanglich relevanten Messwert.

Femtosekunden-Jitter-Ofengesteuerter Quarzoszillator mit niederohmigem differentiellen Interface

Der Audio-Mastertaktgeber, der im ORIGO verwendet wird, ist ein von uns spezifischer ofengesteuerter Quarzoszillator (OCXO). Es handelt sich um einen hochentwickelten SC-geschliffenen Quarzkristalloszillator, der in einer temperaturregulierten Kammer geschützt ist, um ihn vor Schwankungen der Umgebungsbedingungen zu isolieren. Dieser OCXO ist nicht nur in Bezug auf Alterung und Langzeitstabilität so gut wie die Atomuhr, sondern auch in Bezug auf das Phasenrauschen perfekt und zeigt die State-of-the-Art-Sub-100fs-Jitter-Leistung.

Den präzisesten Taktgeber in einem CD-Player zu haben, ist wichtig, aber es ist ebenso wichtig, das Taktsignal zum DAC genau zu übertragen. Der ORIGO hat die gleiche hochgeschwindigkeits-gematchte Lastdifferential-Übertragungsleitungstechnologie übernommen, die in 8K-HDMI-Videoschnittstellen verwendet werden, welche eine extrem hohe Datenrate mit effektiv null zugefügtem Jitter übertragen.

Die differentielle Architektur dieses Hochgeschwindigkeits-Takt-Interfaces verhindert Interferenzen zwischen dem Master-Taktgeber und den Datenbussen und vermeidet, dass digitales Rauschen in den analogen Schaltkreis eindringt.

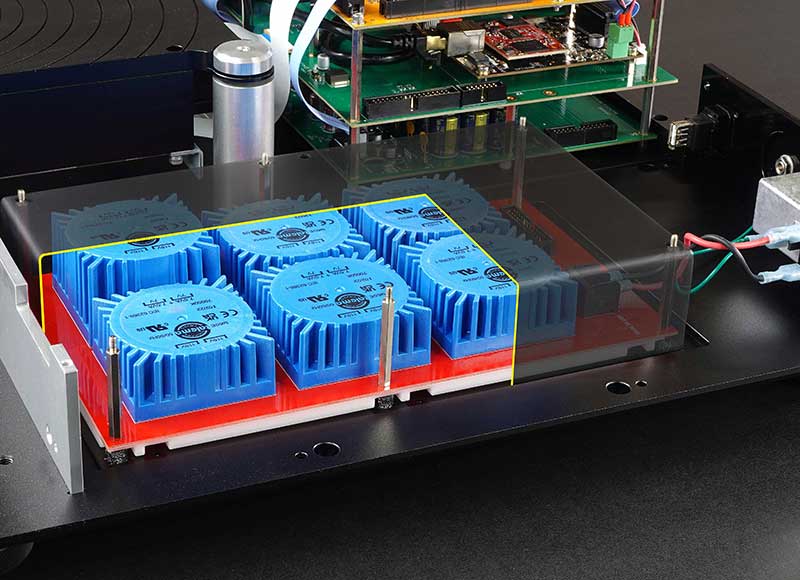

Motorisierte Abschirmkammer für totale Geräuschisolation

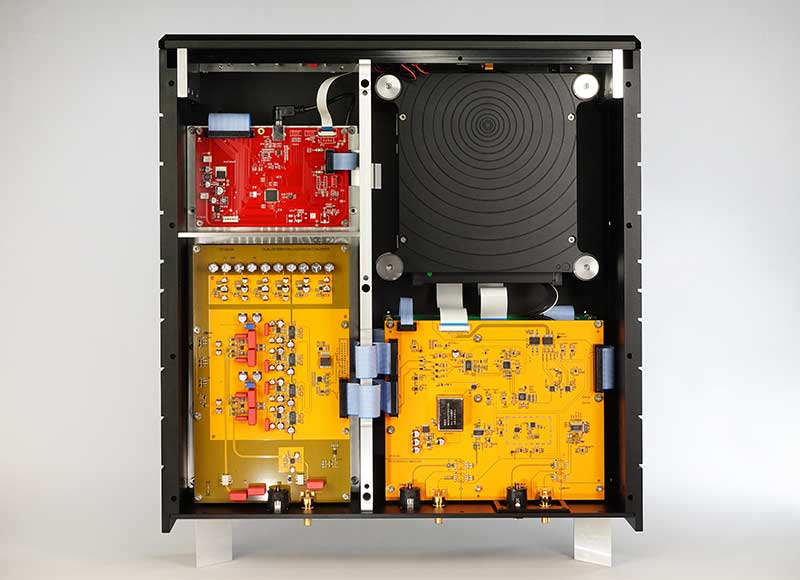

Das Gehäuse des ORIGO ist in vier separate Kammern unterteilt. Die dadurch komplett erzielte Isolation zwischen jedem Funktionsblock gewährleistet sowohl mechanisch, elektrisch sowie auch magnetisch keine gegenseitige Beeinflussung.

10 mm dicke, massive Aluminium-Motortüren bieten eine luftdichte Abschirmung gegen Außengeräusche. Zwischen den einzelnen Kammern, wie der Stromversorgung, dem Disc-Loader, dem Mikrocontroller, dem DSP und dem DAC, werden gefräste Aluminium-Trennwände und ferromagnetische Abschirmplatten verwendet. Die Kommunikation zwischen den nicht-audiobezogenen Schaltkreisen ist galvanisch durch eine kapazitive Barriere-Schnittstelle isoliert.

Es ist praktisch so, wie mehrere unabhängige Geräte, die sich nahtlos zusammenfügen, ohne die sonst bei externen Lösungen vorhandenen schädlichen Interferenzen.

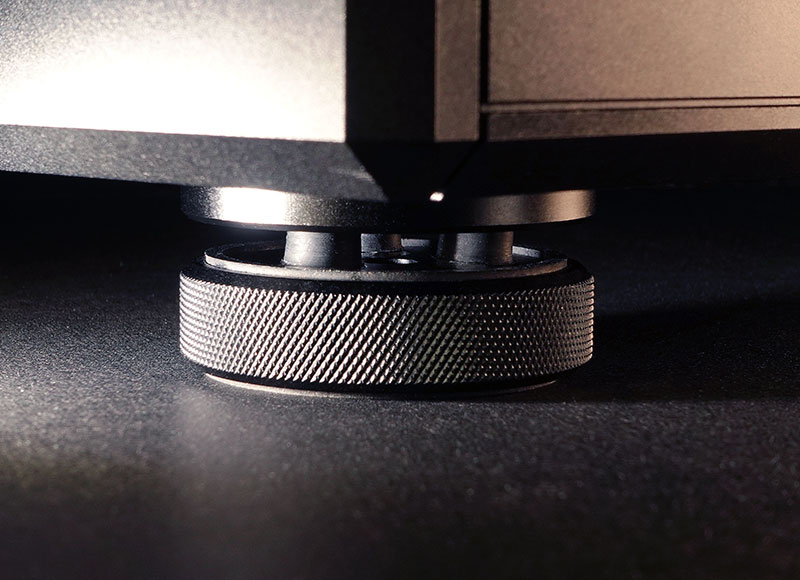

Triaxiale mechanische Federung

Der Origo verfügt über eine strategisch angeordnete triaxiale mechanische Federung, die eine hervorragende mechanische Isolation in beide Richtungen, vertikal und horizontal, bietet. Dieses Federsystem besteht aus zwölf hochgedämpften Gummifedern, die so angeordnet sind, dass Vibrationen und Resonanzen minimiert werden. Die Federsteifigkeit zwischen den x-, y- und z-Achsen wurde sorgfältig aufeinander abgestimmt, um sicherzustellen, dass der Origo von Vibrationen in alle Richtungen isoliert ist.

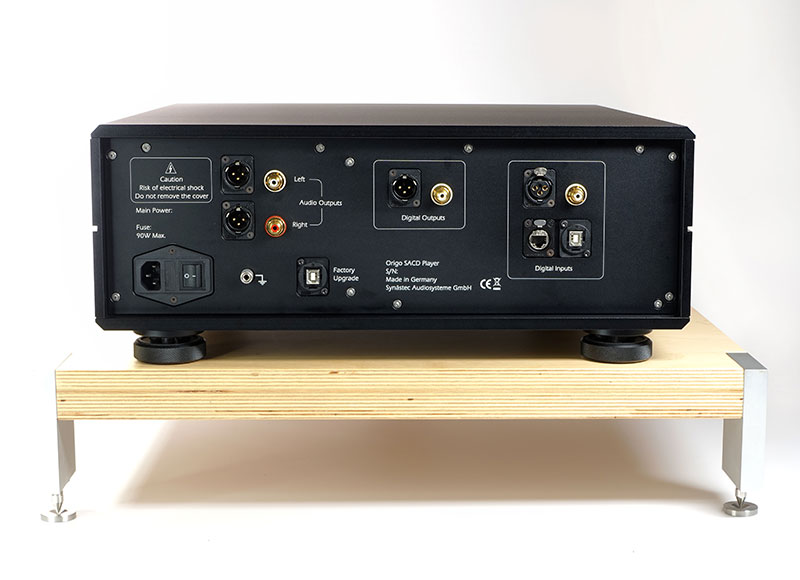

USB und Netzwerk-Audioeingang

Neben den traditionellen koaxialen und balanced AES-EBU-Eingängen verfügt der ORIGO auch über einen asynchronen USB-Audioeingang und einen Netzwerk-Streamer-Eingang. Beide Eingänge unterstützen die neuesten hochauflösenden Audioformate, einschließlich 24-Bit-192-kHz-PCM und 11,2896 MHz DSD256.

Digitale Eingänge:

1 symmetrisch

1 unsymmetrisch

USB 2.0 kompatibel

Netzwerk

Eingangsimpedanz:

Eingangsimpedanz:

Minimaler Eingangspegel:

110 Ohm

75 Ohm

0,2V pk-pk

Digitale Ausgänge:

1 symmetrisch

1 unsymmetrisch

Ausgangsimpedanz:

Ausgangspegel:

Ausgangsimpedanz:

Ausgangspegel:

110 Ohm

1,6V pk-pk

75 Ohm

1,2V pk-pk

Eingang Resolution:

Bis zu 24bit-192KHz

Interne Samplerate:

768KHz

Interne Samplerate::

20 Hz bis 40 kHz (+0 / -1,0 dB)

THD+N:

<0,001%

Grundrauschen:

<-160dBr

Kanaltrennung

>130dB

Analoge Ausgänge:

1 symmetrisch

1 unsymmetrisch

Volle Ausgangsspannung:

Ausgangsimpedanz:

Ausgangsimpedanz:

3.9Vrms

150 Ohm

75 Ohm

Leistungsaufnahme:

50W

Gewicht:

40kg

Ausmaße:

485 mm x 509 mm x 94 mm (B x T x H)
